Муфтовая сварка полипропиленовых труб aquatherm с помощью нагревательных элементов

Мы ранее рассказывали





Принцип муфтовой сварки пропиленовых труб состоит в том, что компания aquatherm разработала огромный ассортимент фитингов для всевозможных переходов, в результате чего, чтобы спаять между собой два элемента, необходимо просто подготовить поверхности стыка, прогреть специальным инструментом и зафиксировать на определенное время.

Правила работы со сварочным интрументом aquatherm

Подготовка сварочного инструмента

Системы Fusiotherm® и climatherm свариваются идентичным образом.

Важно! Разрешается использовать только оригинальную сварочную аппаратуру и инструменты fusiotherm®.



• В холодном состоянии навинтить вручную и затянуть сварочные инструменты
• Перед сваркой распределительных блоков, когда одновременно свариваются два соединения, сварочные инструменты необходимо поместить в соответствующие отверстия нагревательного мечевидного органа, как указано в таблице А и В.
• Сварочные инструменты должны быть чистыми, перед установкой следует проверить их чистоту. В случае необходимости нагревательную гильзу и нагревательный дорн следует очистить неволокнистой грубой бумажной салфеткой, смоченной в спирте.
• Сварочные инструменты всегда необходимо устанавливать так, чтобы их поверхность не выходила за край мечевидного нагревательного органа. Сварочные инструменты, начиная с диаметра 40 мм, всегда необходимо устанавливать на задних отверстиях мечевидного нагревательного органа



Фаза нагревания



• Включить сварочный прибор (паяльник) и проконтролировать, горит ли индикатор на кнопке включения. В зависимости от окружающей среды нагрев мечевидного нагревательного органа длится 10 - 30 минут.
• Во время фазы нагревания винт сварочных инструментов нужно затянуть.При этом следует обратить внимание на то, чтобы насадка всей своей поверхностью прилегали к мечевидному нагревательному органу. Не разрешается применять клещи или другие неприспособленные инструменты, чтобы не повредить покрытие сварочных инструментов.

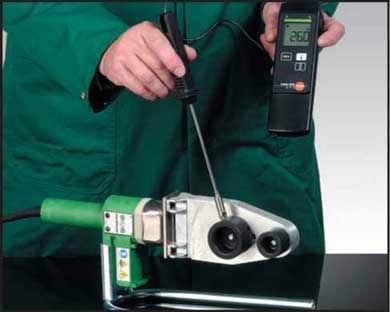

• Температура, необходимая для сварки труб системы aquatherm green pipe составляет 260°C. В соответствии с директивой Немецкого Союза сварки (DVS), перед началом сварки необходимо проверить температуру сварочного инструмента. Контроль производится с помощью прибора быстрого измерения температуры поверхности или штифтового индикатора температуры aquatherm, изменяющего окраску. ВНИМАНИЕ: первая сварка должна производится спустя 5 минут после достижения температуры сварки!



Работа с инструментами



• При смене инструмента на нагретом приборе после периода нагревания необходимо повторно проконтролировать рабочую температуру сварочного инструмента.
• Если сварочный прибор на время больших перерывов выключается, то необходимо повторить процесс нагревания.
• По окончании сварочных работ надо выключить прибор и дать ему остыть. Категорически запрещается охлаждать прибор водой, это приведёт к выходу термосопротивления из строя.
• Не допускайте загрязнения сварочных приборов и инструментов fusiotherm®. Пригоревшие частицы могут стать причиной некачественной сварки. Инструменты можно очищать бумажными салфетками fusiotherm® арт. 50193. Сварочные инструменты всегда должны быть сухими.
• Прибор после проведения сварки не ложить на инструменты, имеющие тефлоновое защитное покрытие, чтобы не повредить его, а установить на имеющемся в комплекте штативе.
• Поврежденные и загрязненные сварочные инст рументы необходимо заменить в обязательном порядке, так как только инструменты в безупречном состоянии гарантируют безупречность сварных соединений.
• Запрещается разбирать и самостоятельно ремонтировать неисправные приборы. При обнаружении неисправности прибор необходимо отправить на завод для ремонта.
• Необходимо регулярно проверять рабочую температуру сварочных приборов fusiotherm® при помощи соответствующих измерительных приборов или поручать проведение таких проверок специалистам



Как паять пластиковые трубы



• Обрезать трубу под прямым углом к оси. Разрешается использовать исключительно труборезы fusiotherm® или подходящие режущие инструменты. При необходимости удалить Заусенцы и образовавшуюся при резке стружку.
• При помощи прилагаемого шаблона и графитового стержня обозначить глубину сварки на конце трубы.
• Маркировкой на трубе и (или) на фитинге обозначить требуемое положение фасонной детали. Для правильной ориентации можно использовать также вспомогательную маркировку на фасонной детали и линию шрифта на трубе.
• Перед сваркой трубы climatherm OT, комбинированных труб Stabi и комбинированных труб UV необходимо полностью зачистить кислородонепроницаемый слой, комбинированный слой полипропилена и алюминия, и изоляционный слой от ультрафиолетовых лучей специальным зачистным инструментом fusiotherm® (арт. № 50507, 0, 50515, 50519, 50525). Провернув шуруп до упора вправо Вы достигнете малой глубины сварки (для муфт), провернув шуруп до упора влево Вы достигнете большей глубины сварки (для электромуфт). В качестве альтернативы могут быть использованы зачистные инструменты арт. № 50506, 50508, 50514, 50518, 50520 и 50526.
• Необходимо использовать только оригинальные зачистные инструменты fusiotherm® с безупречными зачистными ножами. Затупившися ножи необходимо заменять на оригинальные запас¬ные. Затем необходимо произвести пробные зачистки, чтобы проверить правильность настройки новых ножей. Зачищенные комбинированные трубы Stabi или climatherm OT, не должны входить в нагревательную гильзу легче обычного.

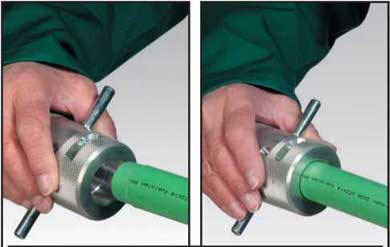

• Конец трубы вставить в направляющую зачистного инструмента. Счистить комбинированный слой алюминия-полипропилена или кислородо-непроницаемый слой до упора зачистного инст-румента. Глубина зачистки до упора определяет глубину сварки. Маркировка, как описано в пункте 4, не требуется.
• Перед сваркой следует проверить, полностью ли зачищен слой алюминия и полипропилена PP, кислородонепроницаемый слой или слой UV.

Для обработки труб и фасонных деталей диаметром 75…125мм, как правило, используется паяльник для полипропиленовых труб aquatherm арт.№50341.



Соединение, фиксация, выравнивание

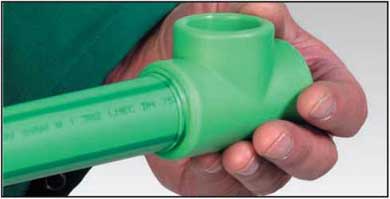

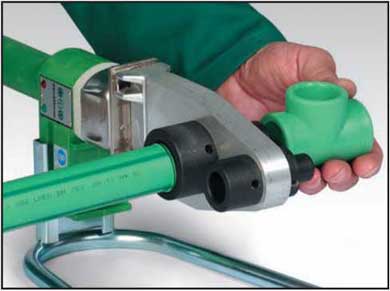

• По окончании предписанного времени нагревания, быстро снять трубу и фасонную деталь со сварочных инструментов и сразу, не поворачивая их, сдвинуть друг с другом так, чтобы отмеченная глубина сварки была покрыта образующимся наплывом. ВНИМАНИЕ: Не следует вдвигать трубу в фасонную деталь слишком глубоко, иначе это может привести к сужению, а в крайнем случае даже к закупорке трубы.
• Во время обработки соединенные элементы должны быть зафиксированы. В это время соединение можно откорректировать. Эта корректировка ограничивается лишь выравниванием трубы и фасонной детали. Поворачивание элементов недопустимо. По истечени времени обработки соединение уже нельзя подвергать выравниванию.
• По истечении времени охлаждения сваренные в единое целое элементы можно подвергать полной нагрузке.



В результате сплавления трубы и фитинга образуется неразрывное соединение материала элементов системы: образцовая техника соединения с надежностью на всю жизнь.

Смотреть видео о муфтовой сварке полипропиленовых труб aquatherm
